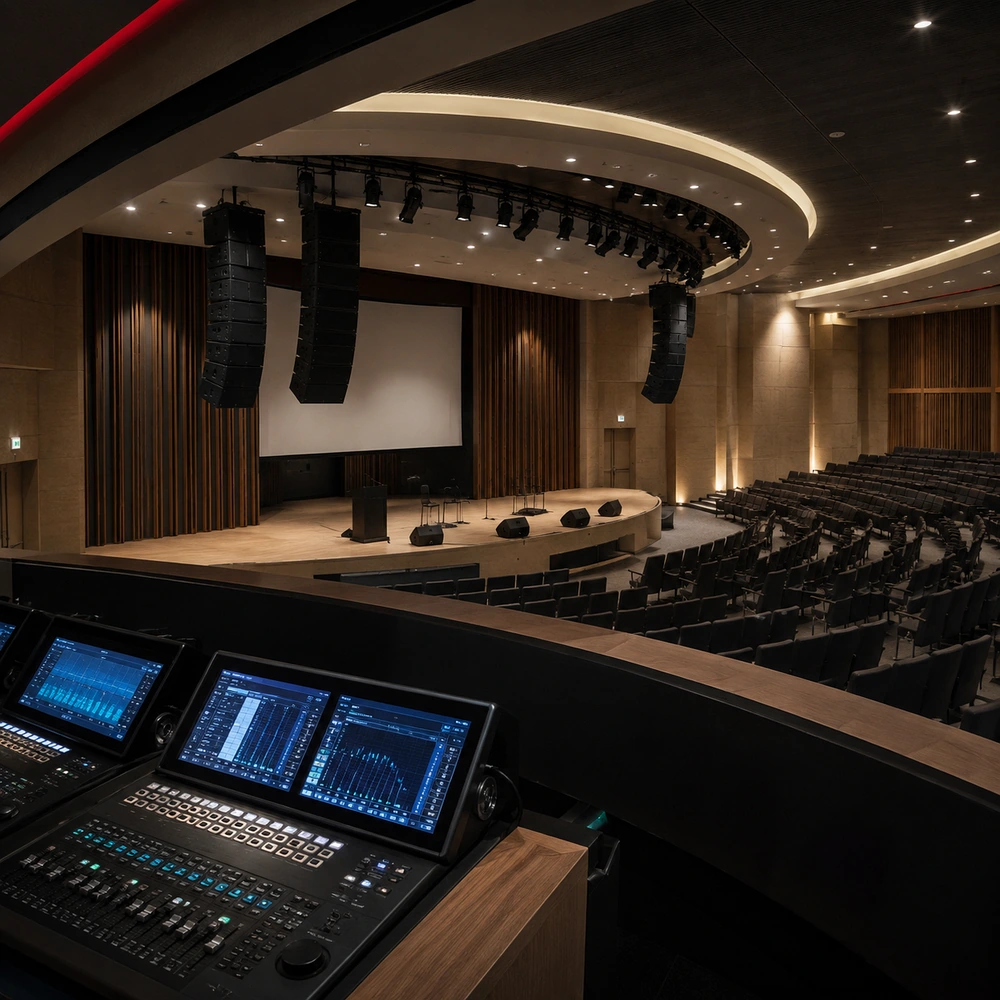

اتاق کنترل سالن همایش؛ جانمایی، دید اپراتور، رک، برق و مسیر کابل

یک اتاق فرمان ممکن است روی نقشه «کامل» به نظر برسد؛ میز اپراتور دارد، چند مانیتور روی دیوار نصب شده و رک هم در گوشه اتاق جا گرفته است. اما روز اولین رویداد مشخص می‌شود اپراتور نور بخشی از سن را نمی‌بیند، صدابردار فقط از مانیتور دوربین حدس می‌زند داخل سالن چه می‌شنود، فن رک کنار کنسول نویز می‌سازد و مسیر کابل جدید از روی سقف تمام‌شده رد می‌شود. مشکل کمبود تجهیزات نیست؛ مشکل این است که اتاق کنترل به‌عنوان یک سیستم عملیاتی طراحی نشده است.

اتاق کنترل سالن همایش نقطه اتصال معماری، برق، شبکه، صوت، تصویر، نور و بهره‌برداری است. اگر از ابتدا براساس سناریوی رویداد، تعداد اپراتورها، مسیر سیگنال، گرما و سرویس طراحی شود، بسیاری از خطاهای اجرا پیش از نازک‌کاری حذف می‌شوند.

اگر پروژه شما هنوز در مرحله پلان یا هماهنگی زیرساخت است، طراحی فنی سالن همایش باید اتاق کنترل، سن، نمایشگر، برق، شبکه و مسیرهای سرویس را در یک مدل مشترک حل کند؛ نه اینکه اتاق فرمان در پایان پروژه به فضای باقی‌مانده منتقل شود.

اتاق کنترل چه وظایفی دارد؟

وظیفه اتاق کنترل فقط «روشن و خاموش کردن تجهیزات» نیست. این فضا باید به اپراتورها امکان بدهد وضعیت رویداد را بفهمند، تصمیم بگیرند، تغییر را اجرا کنند و در صورت خرابی سریعاً مسیر جایگزین را فعال کنند. در یک سالن سخنرانی ساده ممکن است یک نفر صدا و تصویر را مدیریت کند؛ در رویداد پیچیده، صوت، نور، تصویر، دوربین، ضبط و پخش زنده می‌توانند اپراتورهای جداگانه داشته باشند.

برای هر وظیفه سه سؤال کافی است: اپراتور چه چیزی را باید ببیند یا بشنود، چه چیزی را کنترل می‌کند و خرابی را از کجا تشخیص می‌دهد؟ Preview، Multiview، Meter صدا، وضعیت شبکه، Tally و Intercom برای همین آگاهی عملیاتی‌اند.

وظیفه	شاهد اپراتور	کنترل اصلی	نکته طراحی
صوت	شنیدن سالن + Meter/Status	میکسر، DSP، میکروفن‌ها	مسیر خروجی و فیدبک کنترل شود
تصویر	Preview/Program و وضعیت نمایشگر	سوئیچر/پردازنده/منابع	سیگنال جایگزین و Sync دیده شود
نور	دید واقعی سن و وضعیت Fixture	کنسول و Presetها	حالت اضطراری/عمومی جدا باشد
ضبط/پخش	Program، Audio Return، شبکه	Encoder/Recorder/Camera	Recording و Stream مانیتور شوند
مانیتورینگ	سلامت دستگاه، شبکه و برق	NMS/Controller/PDU	خرابی قبل از اثر روی رویداد دیده شود

یک اتاق یا چند ایستگاه تخصصی؟

ظرفیت سالن به‌تنهایی تعیین‌کننده نیست. تعداد سناریوهای رویداد، اپراتورها، ضبط/پخش و نیاز صدابردار به شنیدن صدای واقعی سالن مهم‌ترند. یک سالن سازمانی ممکن است با یک اتاق کنترل مشترک خوب کار کند؛ یک سالن اجرای زنده می‌تواند به موقعیت Front of House داخل سالن و رک فنی جدا نیاز داشته باشد.

تفکیک رک از محل اپراتور گرما و نویز را کم می‌کند و سرویس را آسان‌تر می‌سازد. اما چند اتاق بدون Intercom و ارتباط روشن، هماهنگی تیم را سخت می‌کند. هدف، جداسازی عملکردهای ناسازگار با حفظ ارتباط تیم است.

• اتاق کنترل اصلی: اپراتورهایی که باید رویداد را در لحظه مدیریت کنند.

• اتاق/فضای رک: تجهیزات ثابت، Patch، سرور، سوییچ شبکه، پردازنده و توزیع توان.

• موقعیت FOH در سالن: در پروژه‌هایی که قضاوت صوت یا نور باید از تجربه واقعی مخاطب انجام شود.

• ایستگاه پخش/استریم: در رویدادهای هیبریدی می‌تواند با کنترل اصلی یکپارچه یا بر اساس پیچیدگی جدا شود.

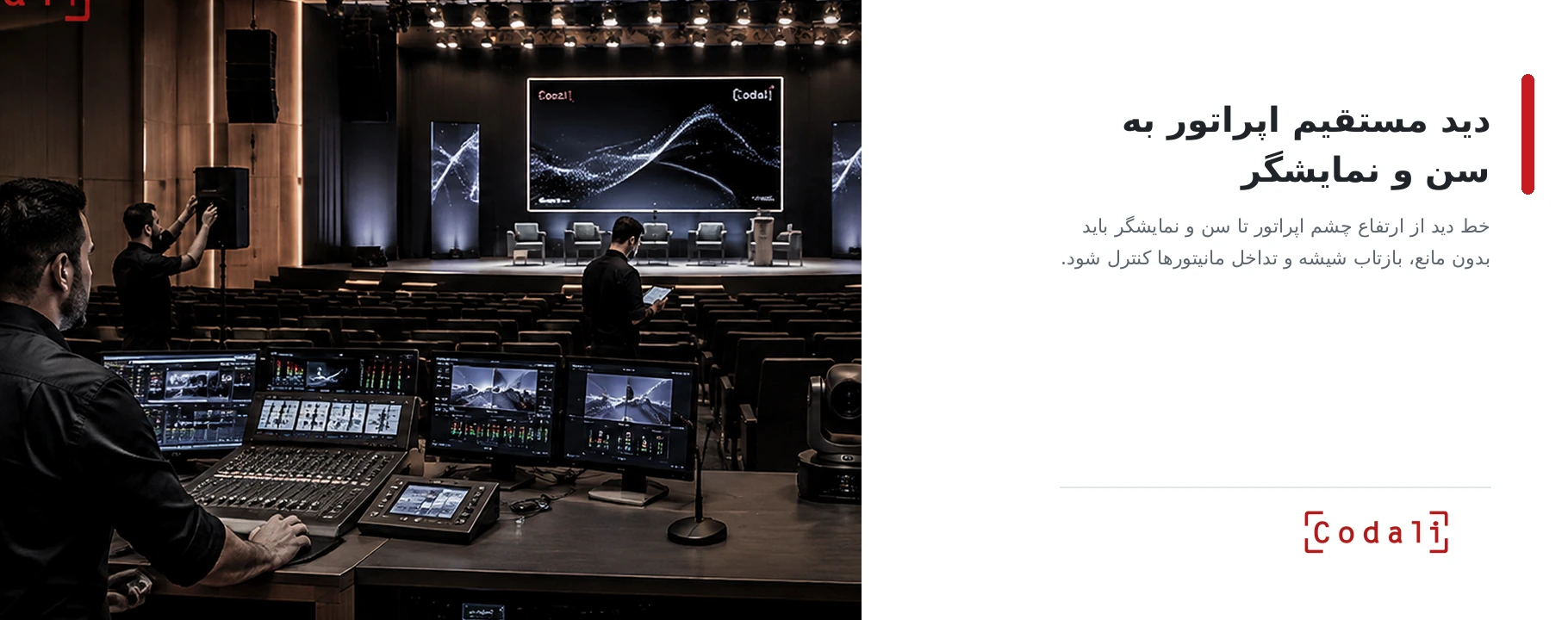

دید مستقیم اپراتور به سن و نمایشگر

پنجره اتاق فرمان فقط یک عنصر معماری نیست؛ بخشی از ابزار اپراتور است. اپراتور نور باید بداند Beam واقعاً روی چه نقطه‌ای افتاده، اپراتور تصویر باید رابطه محتوای نمایشگر با سخنران و صحنه را ببیند و مدیر فنی باید بتواند اتفاقی را که از قاب دوربین خارج است تشخیص دهد. Multiview و دوربین‌های مانیتورینگ مفیدند، اما در بسیاری از وظایف جای دید مستقیم را نمی‌گیرند.

در پلان و مقطع، دید از ارتفاع چشم اپراتور به سن و نمایشگر اصلی کنترل شود؛ مانیتورها، قاب پنجره، ستون و بازتاب شیشه نباید مزاحم باشند. اگر دید مستقیم ممکن نیست، محدودیت باید پیشاپیش ثبت و با دوربین مانیتورینگ و Preview مطمئن جبران شود.

نکته اجرایی اتاق فرمانی که روی پلان فقط با یک مستطیل و برچسب «Control Room» نشان داده شده اما مقطع دید، محل میز، ارتفاع مانیتورها و بازتاب پنجره ندارد، هنوز طراحی عملیاتی نشده است.

جانمایی رک و فضای سرویس

رک باید براساس سرویس‌پذیری طراحی شود، نه خالی‌بودن یک گوشه. دسترسی به Patch Panel، شبکه، برق، فیبر و اتصالات پشت تجهیزات باید بدون بازکردن نصف سیستم ممکن باشد. Legrand/Middle Atlantic نیز رک، مدیریت کابل، توان، حرارت و دسترسی سرویس را پایه قابلیت اطمینان زیرساخت AV می‌داند.

در Rack Elevation، محل PDU، سوییچ، Patch Panel، DSP، پردازنده تصویر، تهویه و فضای رزرو مشخص شود. کابل‌های مسی و فیبر نیز باید مسیر ورود، شعاع خمش و مدیریت مناسب داشته باشند.

برای اینکه W6-3 به فهرست خرید تبدیل نشود، جزئیات انتخاب تجهیز به چک‌لیست تجهیزات سالن همایش سپرده می‌شود؛ اینجا سؤال اصلی این است که تجهیزات چگونه در رک، مسیر سرویس و معماری اتاق کنترل جا می‌گیرند.

ناحیه نمونه	کارکرد	هدف
بالای رک	پچ سبک/مدیریت کابل	دسترسی و مشاهده آسان
میانه	پردازنده‌ها و تجهیزات کنترلی	تعادل دسترسی، کابل و تهویه
پایین	تجهیزات سنگین‌تر در صورت تأیید سازنده	پایداری مکانیکی و سرویس
کناره/پشت	Vertical Manager، برق و مسیر کابل	جداسازی و نظم سرویس
رزرو	RU، پورت و توان خالی مستند	توسعه بدون بازطراحی کامل

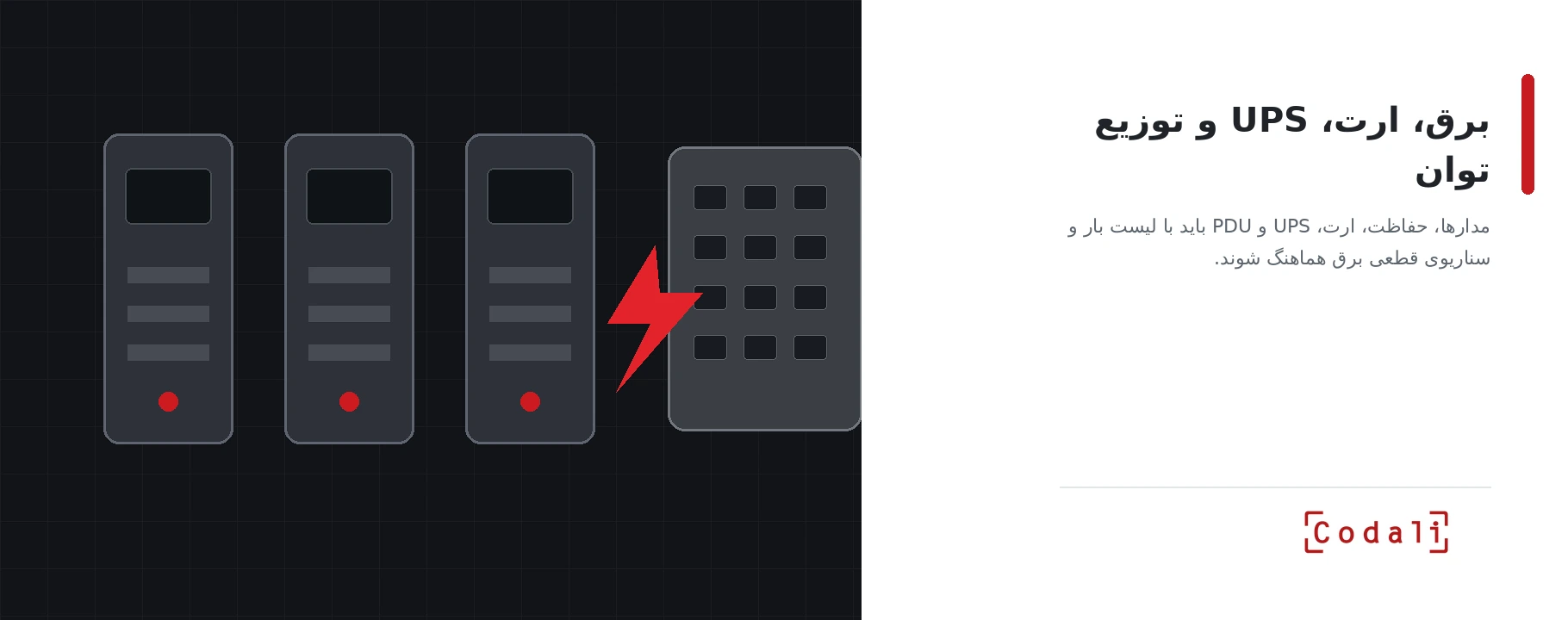

برق، ارت، UPS و توزیع توان

پایداری اتاق کنترل از تابلو برق شروع می‌شود. بارهای کنترلی و شبکه لزوماً رفتار آمپلی‌فایرهای پرتوان یا نور را ندارند. تقسیم مدارها، حفاظت، ارت و هم‌بندی باید توسط طراح برق و مطابق مقررات و دیتاشیت انجام شود تا یک خطا کل زنجیره را هم‌زمان از کار نیندازد.

UPS لزوماً برای همه بارهای سالن نیست؛ اولویت با تجهیزاتی است که حفظ کنترل، شبکه یا خاموشی امن آنها حیاتی است. توان، زمان پشتیبانی، Inrush، Bypass و هماهنگی با ژنراتور باید محاسبه شود. PDU مانیتورشونده نیز مکمل توزیع برق صحیح است، نه جایگزین آن.

• Single-Line برق اتاق کنترل باید با Rack Elevation و لیست بار هماهنگ باشد.

• ترتیب روشن/خاموش‌شدن تجهیزات حساس در طراحی بهره‌برداری تعریف شود.

• ارت، حفاظت Surge و هم‌بندی براساس طراحی برق و دستورالعمل سازندگان تأیید شوند.

• UPS و ژنراتور نقش‌های متفاوت دارند؛ سناریوی قطعی برق باید قبل از اجرا تست شود.

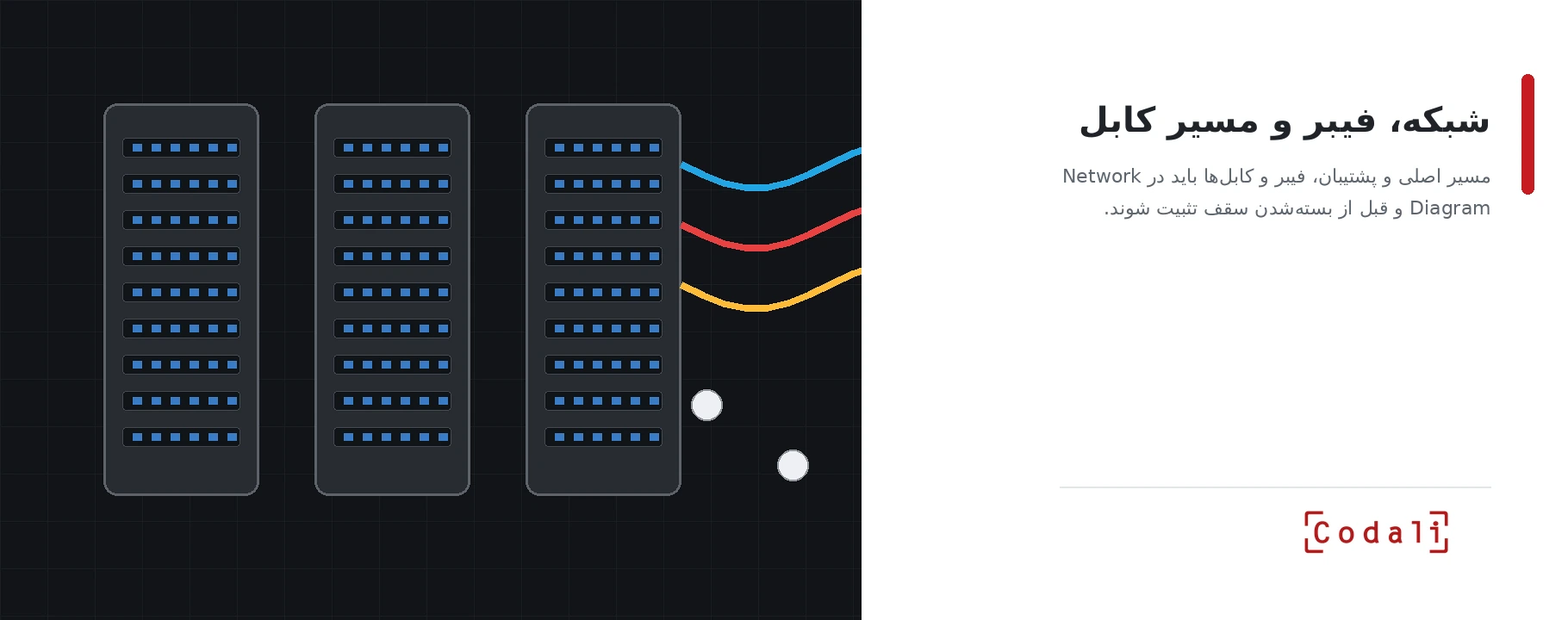

شبکه، فیبر و مسیر کابل

در ۲۰۲۶، AV و IT بیش از گذشته همگرا شده‌اند. Audio/Video over IP، کنترل شبکه‌ای و مانیتورینگ نرم‌افزاری اتاق فرمان را به بخشی از شبکه سازمان تبدیل می‌کنند. AVIXA بر همگرایی AV/IT و امنیت تأکید دارد و Audinate برای Dante، بسته به مقیاس و توپولوژی، سوییچ مدیریت‌شده، QoS، IGMP و VLAN را مطرح می‌کند. تنظیمات باید مطابق پروتکل و سیاست IT همان سازمان باشند.

مسیر کابل پیش از بسته‌شدن سقف و دیوار تثبیت شود: مسیر اصلی/پشتیبان، Tray یا Conduit، نقاط عبور به سن، نمایشگر و دوربین و مسیر فیبر. نوع فیبر، کانکتور، تعداد Core و رزرو باید از طراحی واقعی سیستم استخراج شود.

هماهنگی این مسیرها با معماری و MEP در زیرساخت برق و شبکه سالن باید قبل از نازک‌کاری انجام شود؛ چون تغییر مسیر کابل بعد از بسته‌شدن سقف معمولاً به تخریب، وصله و هزینه اضافه منجر می‌شود.

هر کابل در دو سر Label یکتا داشته باشد و Cable Schedule آن را به مبدا، مقصد، نوع سیگنال و Patch Point وصل کند. برای شبکه نیز IP Plan، VLAN/Port Map و Backup Configuration جزو مدارک تحویل باشند. این مستندات زمان عیب‌یابی را به‌طور محسوسی کم می‌کنند.

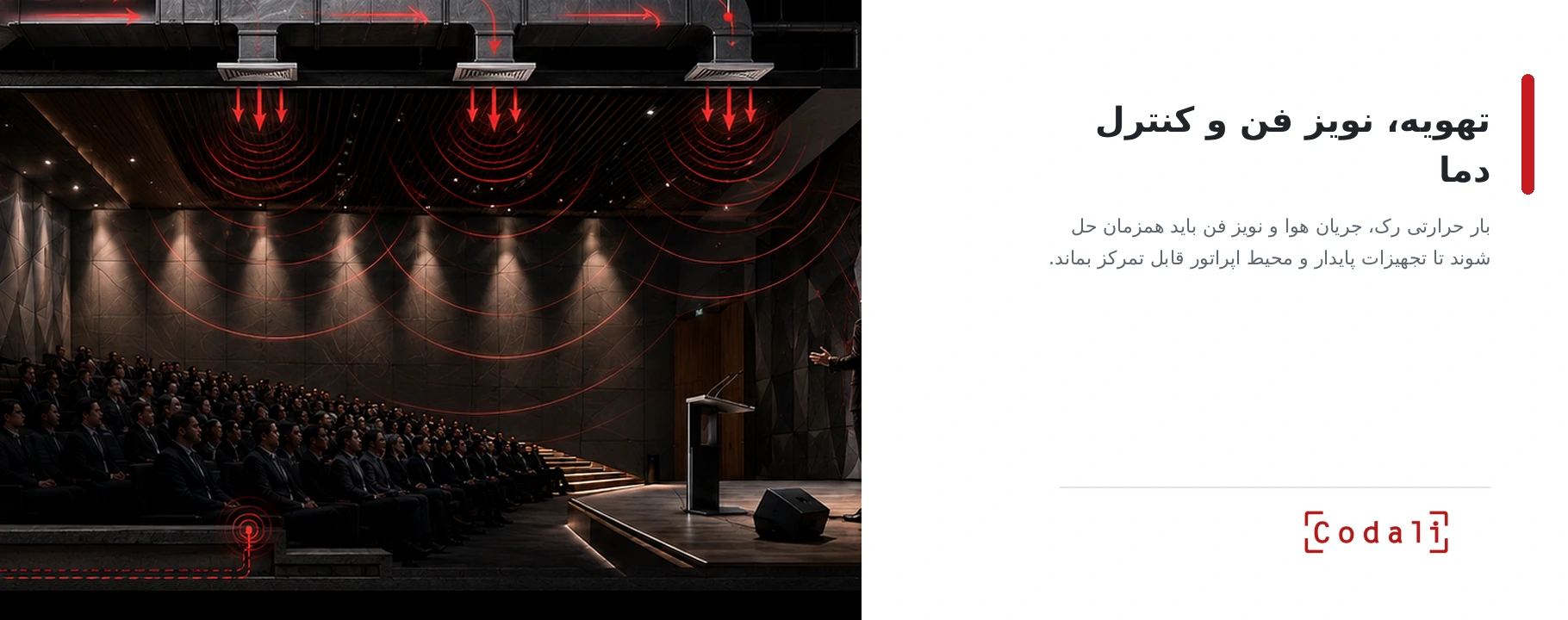

تهویه، نویز فن و کنترل دما

رک‌ها و پردازنده‌ها گرما تولید می‌کنند و اتاق کنترل هم‌زمان محل حضور اپراتور است. اگر تهویه فقط براساس متراژ اتاق انتخاب شود و بار حرارتی تجهیزات نادیده گرفته شود، در رویداد طولانی دمای رک بالا می‌رود. از طرف دیگر، اضافه‌کردن فن پرصدا کنار اپراتور یا میکروفن مانیتورینگ می‌تواند تصمیم صوتی را خراب کند. طراحی درست باید بار حرارتی تجهیزات، الگوی جریان هوا، دمای مجاز سازنده و نویز سیستم تهویه را با هم حل کند.

اگر رک در اتاق جدا قرار می‌گیرد، خروج گرما و دسترسی سرویس ساده‌تر می‌شود؛ اگر داخل اتاق اپراتور است، مسیر هوای سرد/گرم و نویز فن اهمیت بیشتری پیدا می‌کند. سنسور دما، مانیتورینگ PDU یا هشدار سیستم می‌تواند به بهره‌برداری کمک کند. هدف ثابت‌کردن یک دمای عمومی نیست؛ هدف نگه‌داشتن تجهیزات در محدوده کاری دیتاشیت و فراهم‌کردن محیط قابل تمرکز برای اپراتور است.

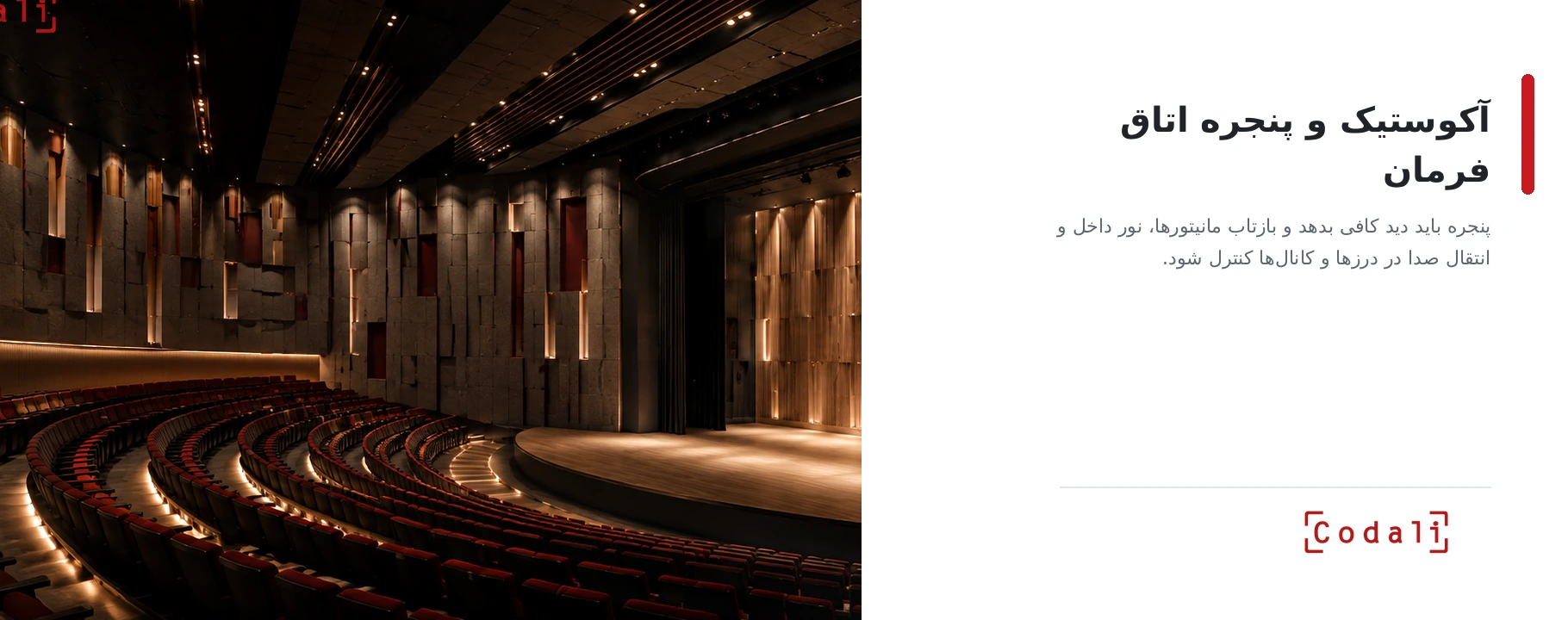

آکوستیک و پنجره اتاق فرمان

اتاق فرمان نباید با بازتاب شدید و نویز فن قضاوت صدابردار را گمراه کند. مانیتورهای صوتی باید درست جانمایی شوند، اما صدای داخل Control Room جای تجربه مخاطب را نمی‌گیرد؛ در اجرای زنده ممکن است موقعیت FOH داخل سالن لازم باشد.

پنجره باید دید کافی بدهد و بازتاب مانیتورها و نور داخل را کم کند. چراغ‌های اتاق، روشنایی مانیتورها، شیشه و رنگ سطوح بهتر است در سناریوی نور واقعی تست شوند.

درها، عبور کابل و کانال تهویه نیز مسیر انتقال صدا هستند. جزئیات Sound Isolation باید در همین نقاط ادامه پیدا کند و با نیاز پروژه و مهندس آکوستیک هماهنگ شود؛ عدد عمومی برای همه سالن‌ها قابل دفاع نیست.

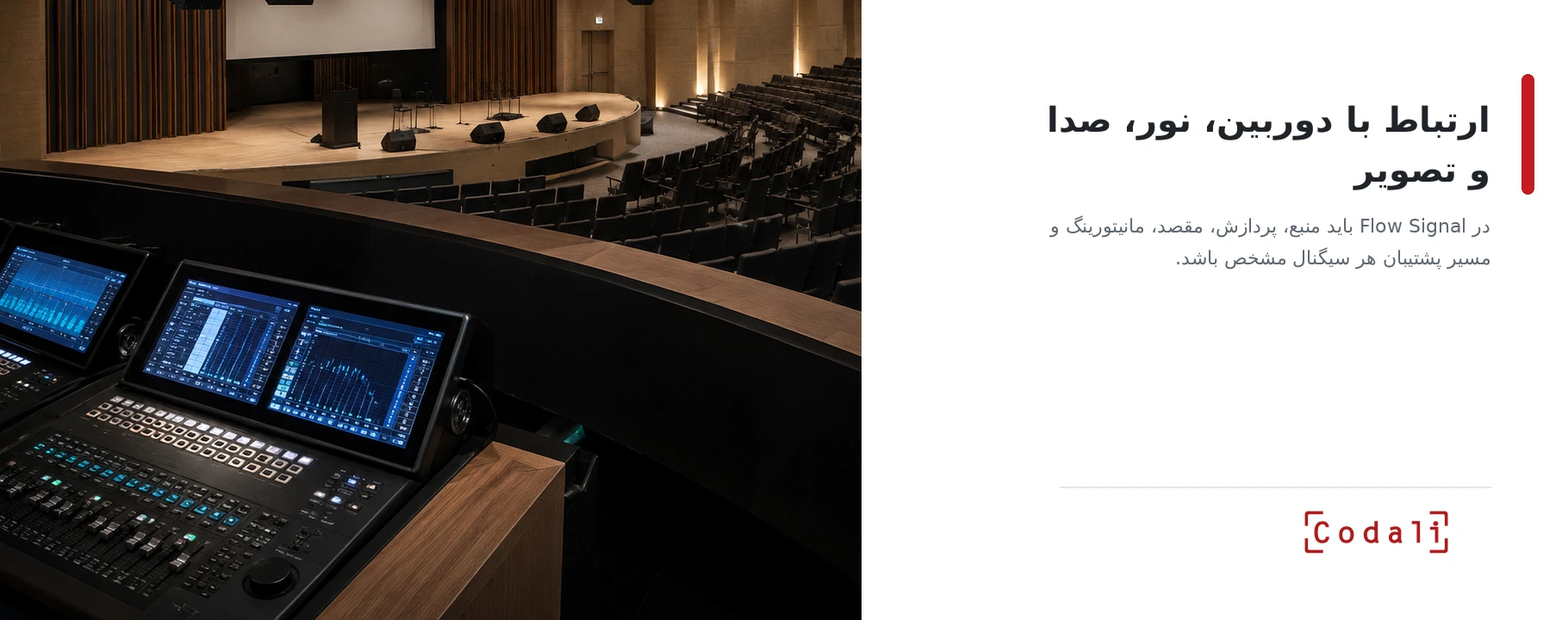

ارتباط با دوربین، نور، صدا و تصویر

ارزش واقعی نقشه اتاق کنترل زمانی مشخص می‌شود که Signal Flow قابل خواندن باشد. به‌جای اینکه فقط بنویسیم «دو دوربین، یک میکسر و یک ویدئو وال»، باید معلوم باشد هر سیگنال از کجا وارد می‌شود، در کجا پردازش می‌شود، به کدام مقصد می‌رود، چگونه مانیتور می‌شود و مسیر پشتیبان چیست. این نگاه هم در سیستم‌های Baseband و هم در AV-over-IP لازم است.

Source	نوع	Process	Destination	Monitor	Backup/Note
میکروفن بی‌سیم	Audio	DSP/میکسر	PA + Recorder/Stream	Meter + Listen	مسیر سیمی/کانال رزرو در صورت نیاز
لپ‌تاپ سخنران	Video/Audio	Switcher/Processor	نمایشگر + Confidence	Preview	ورودی جایگزین روی سن
دوربین ۱	Video	Switcher/Encoder	Program/Record/Stream	Multiview + Tally	دوربین/مسیر دوم بر اساس سناریو
کنسول نور	Control	Network/DMX Gateway	Fixtureها	Status/Scene	Preset امن
ویدئو وال	Video/Control	Processor	LED Wall	Return/Status	منبع/پردازش جایگزین بر اساس نیاز

در رویدادهای هیبریدی، Return Audio، Intercom، Tally، Sync، Recording و اینترنت اصلی/پشتیبان نیز وارد ماتریس می‌شوند. با AV-over-IP، مانیتورینگ شبکه و Endpointها هم بخشی از عملیات روزمره اتاق کنترل شده است.

در بخش نمایشگر، W6-3 فقط مسیر کنترل و Signal Flow را پوشش می‌دهد؛ تصمیم انتخاب نمایشگر و پردازش در مقاله کنترل و پردازش تصویر سالن دنبال می‌شود تا نیت این صفحه با مقاله ویدئو وال کنیبال نشود.

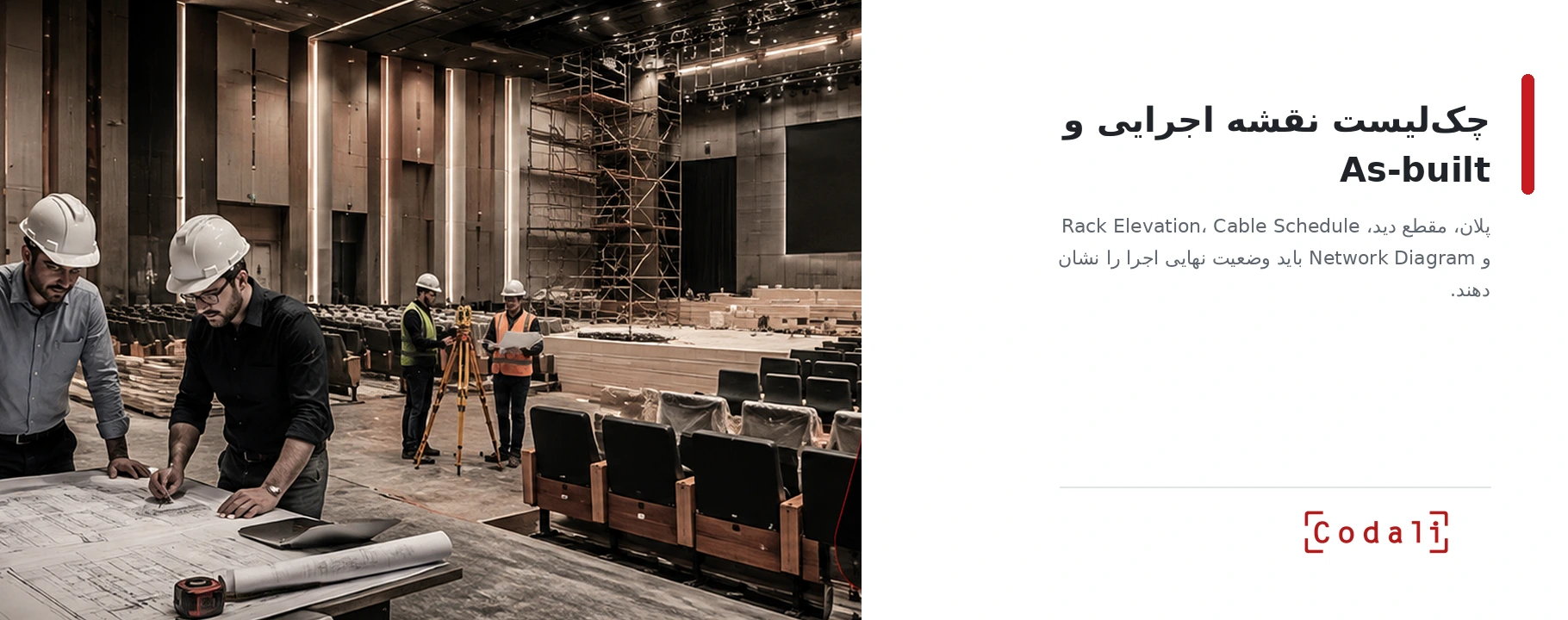

چک‌لیست نقشه اجرایی و As-built

اتاق کنترل زمانی واقعاً تحویل شده است که تیم بهره‌بردار بتواند بدون حضور طراح بفهمد هر تجهیز کجاست، هر کابل به کجا می‌رود، شبکه چگونه آدرس‌دهی شده و در زمان خرابی از چه مسیر پشتیبانی استفاده کند. بنابراین As-built نباید یک PDF از نقشه قدیمی باشد؛ باید وضعیت نهایی اجرا را منعکس کند.

مدرک	حداقل محتوای قابل مطالبه
پلان اتاق کنترل	میزها، رک‌ها، در، پنجره، مسیر سرویس و دسترسی
مقطع دید	چشم اپراتور، سن، نمایشگر و موانع
Rack Elevation	RU، Patch، PDU، رزرو، مسیر کابل و تهویه
Signal Flow	تمام Source/Process/Destination/Monitor/Backup
Network Diagram	سوییچ، VLAN/IP، Uplink، فیبر، پورت‌های کلیدی
Power Single-Line	مدارها، UPS/PDU، حفاظت و وابستگی‌ها
Cable Schedule	Label دو سر، مبدا، مقصد، نوع، مسیر و Patch Point
I/O Matrix	ورودی/خروجی‌ها، رزروها و مالک هر سیگنال
Backup/Config	فایل تنظیمات، نسخه Firmware، Backup و روش Restore
Test & Handover	تست مسیرها، آموزش اپراتور، Punch List و تأیید نهایی

پیش از بسته‌شدن سقف، Cable Route تأیید شود؛ پیش از نصب، Rack Elevation و Power/Network Plan با مدل واقعی تجهیزات تطبیق یابد. در Commissioning نیز مسیر اصلی/پشتیبان، بازیابی تنظیمات و سناریوهای رویداد تست شوند. تغییر ثبت‌نشده یعنی As-built هنوز واقعی نیست.

پرسش‌های متداول

جمع‌بندی؛ اتاق فرمان را قبل از سقف و دکور حل کنید

اتاق کنترل سالن همایش مرکز تصمیم رویداد است. جانمایی آن با دید اپراتور شروع می‌شود، با رک و سرویس‌پذیری ادامه پیدا می‌کند و باید با برق، شبکه، کنترل گرما/نویز و مدارک Signal Flow، I/O Matrix، Cable Schedule و As-built قابل تحویل باشد. تصمیم‌های بعد از بسته‌شدن سقف معمولاً گران‌تر و محدودترند.

در پروژه‌های جدید، امنیت شبکه، مانیتورینگ، Backup و همکاری IT باید از فاز طراحی وارد شوند. اتاق فرمان هم نباید به نمایشگاه تجهیزات تبدیل شود؛ معیار موفقیت این است که اپراتور در روز رویداد سریع بفهمد، کنترل کند و خطا را بازیابی کند.
