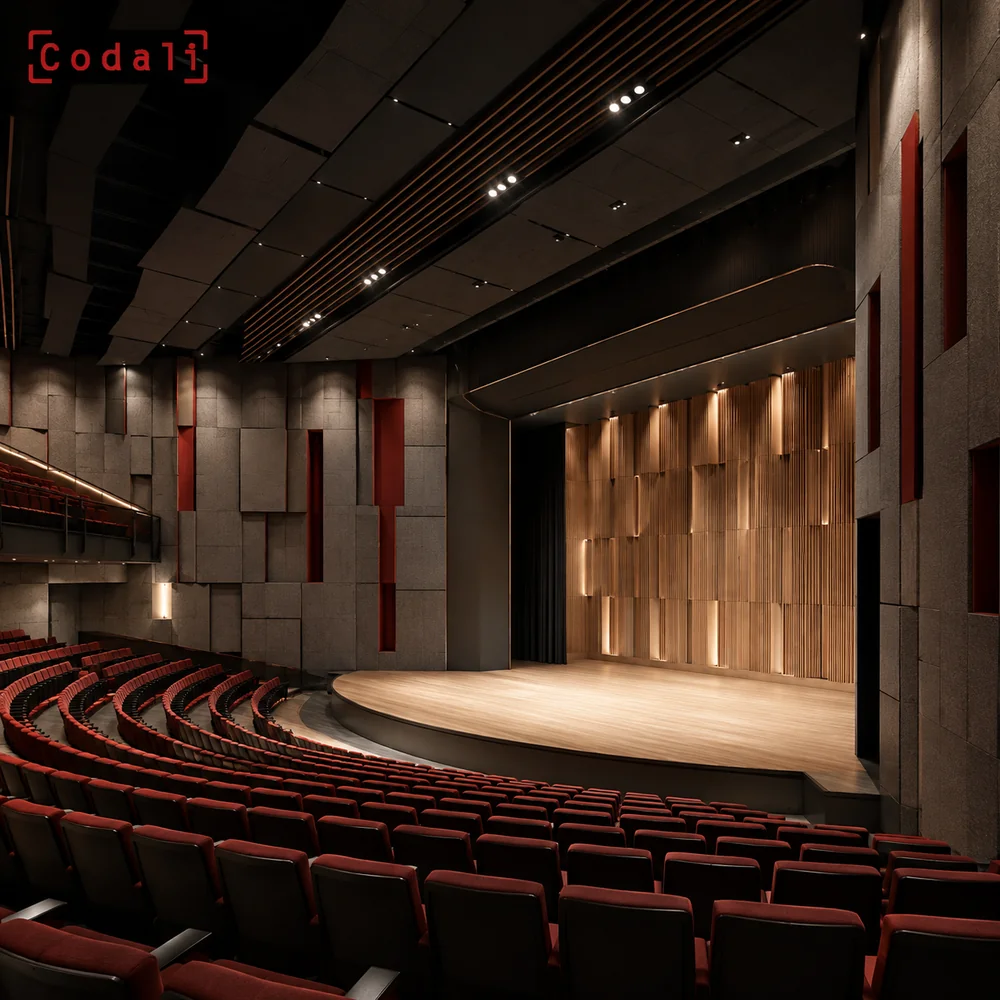

سن سالن همایش چگونه طراحی میشود؟ ابعاد، ارتفاع، خط دید و تجهیزات صحنه
سن سالن همایش فقط یک سکو در انتهای سالن نیست. نقطهای است که معماری، سازه، آکوستیک، نور، تصویر و تجربه مخاطب به هم میرسند. شروع طراحی با یک عدد آماده برای عرض، عمق یا ارتفاع میتواند به زاویه نامناسب ردیف اول، کمبود جای پنل، پوشاندن تصویر یا مسدودشدن مسیر تجهیزات منجر شود.
ابتدا سناریوی استفاده نوشته میشود، سپس افراد و تجهیزات چیده و ابعاد و ارتفاع در پلان و مقطع آزمایش میشوند. ظرفیت ۱۰۰ یا ۳۰۰ نفر پاسخ ابعاد نیست؛ سالن کوچک موسیقی ممکن است از سالن بزرگ سخنرانی به سن عمیقتری نیاز داشته باشد.
اگر پروژه هنوز در مرحله تعریف نیازهاست، هماهنگی سن با صندلی، آکوستیک، تصویر و مسیرهای فنی باید در قالب طراحی و ساخت یکپارچه سالن همایش انجام شود؛ چون اصلاح صحنه بعد از اجرای سازه یا خرید نمایشگر، معمولاً پرهزینهتر و محدودتر است.
سن خوب از برنامه اجرایی شروع میشود
قبل از ترسیم اولین خط، باید «برنامه اجرایی سن» را بنویسید. این برنامه مشخص میکند چه رویدادهایی در سالن برگزار میشوند، بیشترین تعداد افراد همزمان روی صحنه چند نفر است، چه تجهیزاتی وارد میشوند و تغییر چیدمان میان دو رویداد چقدر باید سریع باشد. پاسخ این پرسشها، ابعاد واقعی را میسازد:
- آیا کاربری غالب سخنرانی تکنفره است یا پنلهای پنج تا هفتنفره؟
- اجرای موسیقی، تئاتر، رونمایی محصول یا پخش زنده هم در برنامه وجود دارد؟
- نمایشگر اصلی LED است، پرده پروجکشن است یا هر دو؟
- میز پنل، تریبون، مانیتور صحنه، دوربین، دکور و مترجم همزمان استفاده میشوند؟
- ورود مجری از کنار صحنه است یا از میان تماشاگران؟
- بارهای بزرگ از کدام در و با چه مسیر بدون مانعی وارد میشوند؟
- اتاق گریم، انتظار سخنران، انبار موقت و دسترسی اپراتور کجا قرار میگیرند؟
- آیا کاربر ویلچر باید بدون مسیر فرعی و تحقیرآمیز به صحنه برسد؟
خروجی این مرحله «پلان چیدمان هر سناریو» است. پلان باید محدوده عملکرد، مسیر امن، کابلکشی، دید نمایشگر و فضای تغییر چیدمان را نشان دهد. وقتی سختترین سناریو جا شد، میتوان ابعاد را تثبیت کرد.

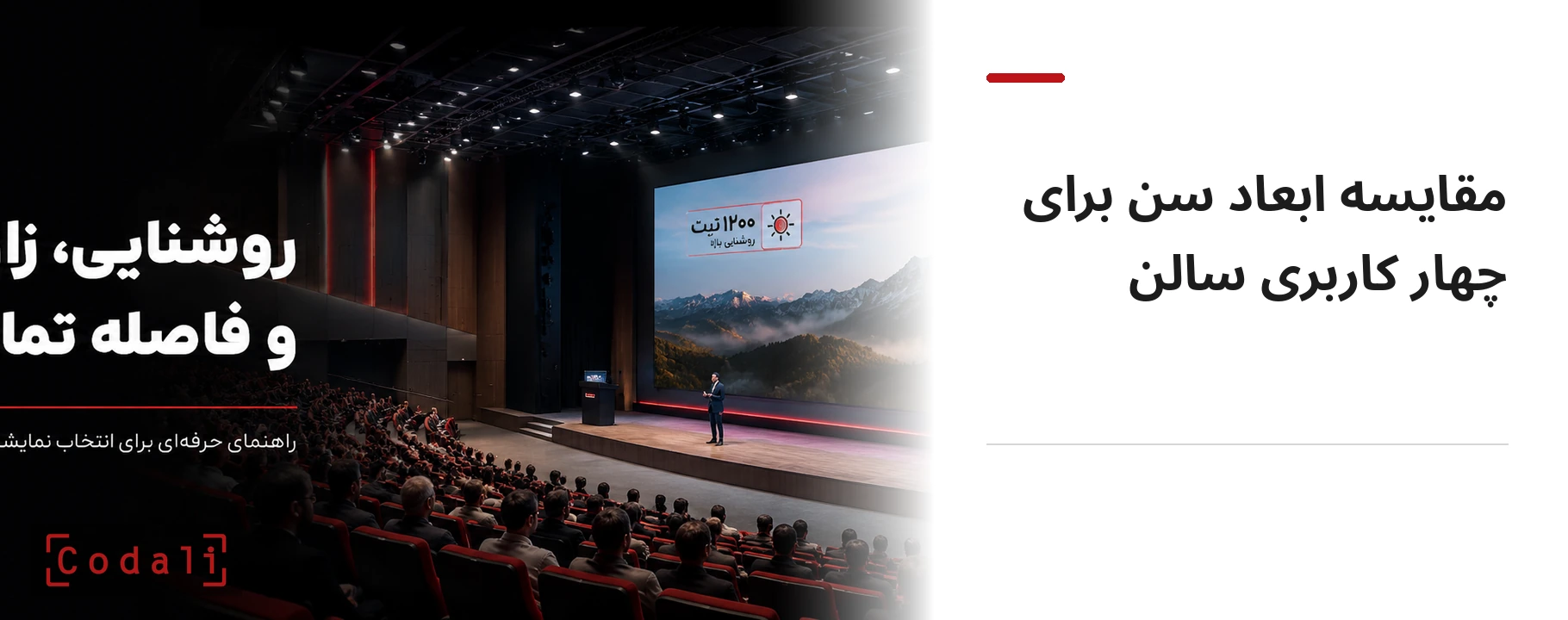

ابعاد سن برای سخنرانی، پنل، موسیقی و تئاتر
عرض و عمق سن باید از جمع سه لایه به دست آید: محدوده اجرای فعال، حاشیههای حرکت و ایمنی، و فضای تجهیزات. برای مثال، عرض میز پنل بهتنهایی عرض سن نیست؛ باید مسیر ورود طرفین، فاصله از اسپیکر و پرده، محل تریبون و قاب مناسب دوربین را هم دید. عمق نیز فقط جای ایستادن سخنران نیست؛ فاصله نمایشگر، محدوده نور، فضای عبور پشت میز و احتمال اجرای گروهی روی آن اثر دارد.
جدول زیر «بازه اولیه برای امکانسنجی» است، نه ضابطه قطعی و نه عدد قابل استفاده در نقشه اجرایی. طراح باید آن را با چیدمان واقعی تجهیزات، مقطع دید، سازه و ضوابط محلی کنترل کند.
| سناریوی غالب | پاکت اولیه مطالعه | آنچه اندازه را تغییر میدهد | خطای رایج |
| سخنرانی و ارائه کوچک | حدود ۴ تا ۶ متر عرض و ۲٫۵ تا ۴ متر عمق | تریبون، نمایشگر، دو صندلی مهمان، دوربین | سن کمعمق و قرارگیری مجری روی تصویر |
| همایش و پنل | حدود ۶ تا ۹ متر عرض و ۴ تا ۶ متر عمق | میز پنل، مسیر پشت میز، دکور، دو ورودی جانبی | محاسبه عرض میز بدون حاشیه ورود و نور |
| موسیقی سبک یا گروه کوچک | ابعاد براساس تعداد نوازنده و ساز، معمولاً عمق بیشتر از سخنرانی | مانیتور صحنه، استند، کابل، پوسته آکوستیکی، ورودی ساز | چیدن نوازندگان در مسیر کابل یا جلوی اسپیکر |
| تئاتر و اجرای نمایشی | وابسته به میزانسن، پشت صحنه، دکور و سیستم تعلیق | بالهای جانبی، تغییر صحنه، انبار، پرده و ریگینگ | تبدیل سن سخنرانی به تئاتر بدون زیرساخت نمایشی |
این بازهها فقط زبان مشترکی برای شروع جلسه طراحی هستند. برای سالن کوچک چندمنظوره، یک سن ماژولار ممکن است پاکت معماری را کاهش دهد؛ اما اگر قرار است دکور سنگین، گروه موسیقی یا تعلیق تجهیزات داشته باشید، ابعاد و سازه باید از همان ابتدا برای سختترین وضعیت طراحی شوند.

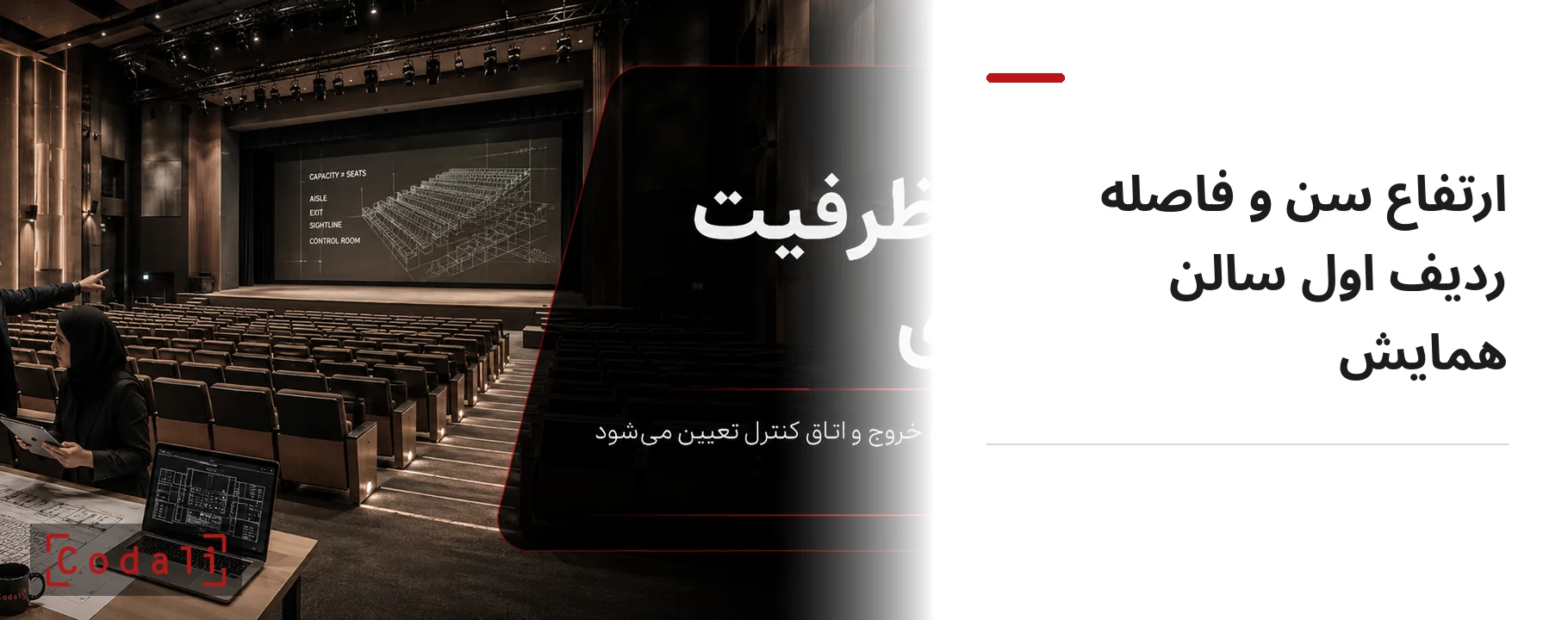

ارتفاع سن و ارتباط آن با ردیف اول
ارتفاع صحنه باید در مقطع تعیین شود، نه با یک عدد کلی. هدف این است که تماشاگران چهره و حرکات ارائهدهنده را ببینند، ردیف اول زاویه ناراحتکننده نداشته باشد و دسترسی ایمن به صحنه ممکن بماند. افزایش ارتفاع همیشه دید را بهتر نمیکند؛ ممکن است فاصله روانی میان سخنران و مخاطب را زیاد کند، دید ردیف اول به کف صحنه را از بین ببرد و طول رمپ یا تعداد پلهها را افزایش دهد.
در فاز امکانسنجی میتوان چند گزینه، مثلاً ۴۵، ۶۰، ۷۵ و ۹۰ سانتیمتر را در مقطع آزمایش کرد؛ اما هیچکدام بدون دانستن شیب کف، فاصله ردیف اول، ارتفاع چشم نشسته، ضخامت سن و محل نمایشگر «استاندارد پروژه» نیست. انتخاب نهایی باید از مقایسه این گزینهها حاصل شود:
- دید ردیف اول به صورت و دستهای سخنران؛
- دید ردیفهای میانی و آخر به کف یا نقطه هدف صحنه؛
- زاویه گردن تماشاگر نزدیک؛
- ارتفاع لبه پایین تصویر و احتمال پوشاندن آن توسط افراد؛
- تعداد پله، محل دستانداز و راه دسترسپذیر؛
- فضای لازم زیر سن برای کابل، کفخواب یا سازه ماژولار.
فاصله ردیف اول نیز باید با عمق سن و نوع برنامه هماهنگ باشد. نزدیککردن بیش از حد صندلیها شاید ظرفیت را بالا ببرد، اما میتواند زاویه دید عمودی، کیفیت شنیدن اسپیکرهای اصلی، مسیر عکاس و ایمنی لبه صحنه را خراب کند. مدل سهبعدی صندلی باید با محصول واقعی کنترل شود؛ چون عرض، ارتفاع پشتی و وضعیت نشستن بر مقطع اثر میگذارد. برای این کنترل، از ابعاد واقعی صندلی سالن استفاده کنید و فاصله ردیف اول را با بلوک فرضی و عمومی نبندید.

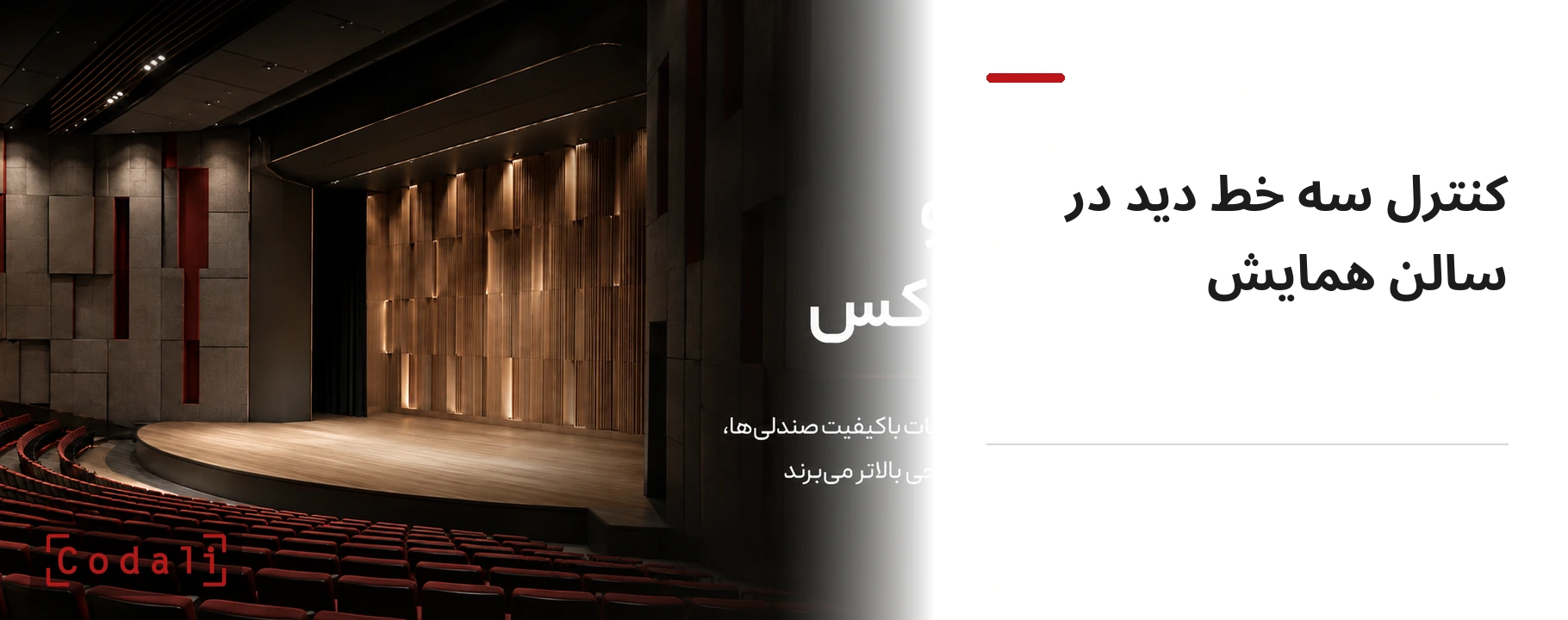

خط دید به کف، چهره و نمایشگر
خط دید سن یک خط واحد نیست. برای سالن همایش حداقل سه هدف باید جداگانه کنترل شود: چهره و بالاتنه سخنران، نقطه مهم روی کف صحنه و پایینترین بخش محتوای نمایشگر. ممکن است تماشاگر چهره مجری را ببیند اما زیرنویس پایین LED پشت سر او پنهان شود؛ یا نمایشگر کامل دیده شود ولی میز پنل، حرکات دست و اسناد روی میز را بپوشاند.
کنترل حرفهای با یک مقطع طولی واقعی آغاز میشود: موقعیت چشم تماشاگر هر ردیف، پشتی صندلی ردیف جلو، اختلاف تراز، شیب یا رایزر، لبه سن و نقاط هدف ترسیم میشوند. مفهوم C-value برای توضیح فاصله عمودی خط دید نفر عقب از چشم یا سر نفر جلو مفید است، اما عددهای یک راهنمای ورزشگاه را نباید بهعنوان قانون سالن همایش کپی کرد. معیار پروژه باید با نوع نشستن، نقطه هدف، ضابطه محلی و مدل انسانی مورد توافق تعیین شود.
در کنار مقطع مرکزی، مقاطع کناری نیز ضروریاند. صندلیهای گوشه ممکن است بهدلیل قاب صحنه، اسپیکر یا دکور دید ناقص داشته باشند. کنترل پلان و خط دید آمفی تئاتر باید محدوده دید افقی و نقاط کور را پوشش دهد؛ این مقاله بخش تخصصی سن و نقاط هدف آن را عمیق میکند.
اندازه تصویر باید با دورترین و نزدیکترین تماشاگر و کوچکترین عنصر مهم محتوا سنجیده شود. LED بزرگ با فونت کوچک یا لبه پایین پنهان، الزاماً خوانا نیست. ابزار DISCAS از AVIXA نیز اندازه تصویر را براساس نیاز مشاهده و موقعیت تماشاگر ارزیابی میکند. در نقشه، خط دید به چهره، کف و پایین تصویر جدا ثبت شود.

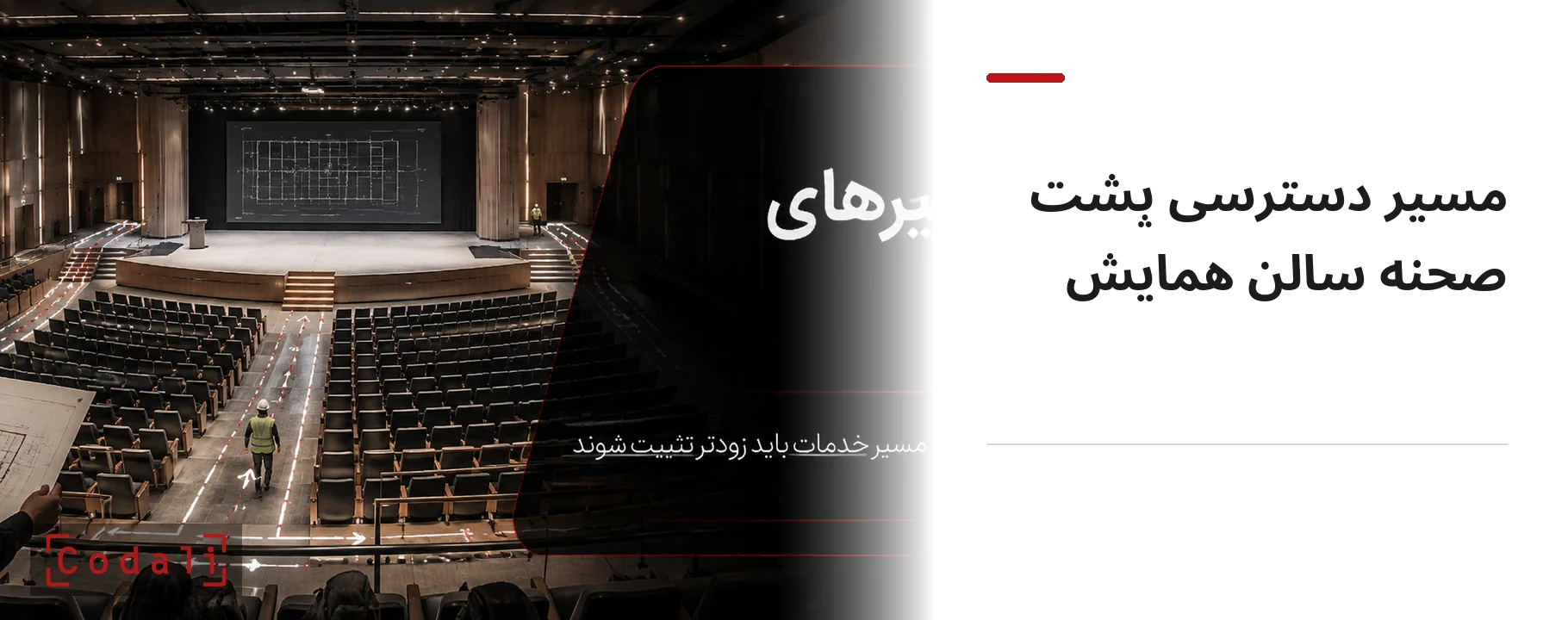

دسترسی جانبی، پشت صحنه و مسیر تجهیزات
صحنهای که فقط از جلوی سالن قابل دسترس باشد در زمان اجرا مشکلساز میشود. سخنران، نوازنده، عوامل فنی و تجهیزات نباید از مسیر تماشاگران یا مقابل دوربین وارد شوند. حداقل یک مسیر جانبی روشن و کنترلشده لازم است؛ در پروژههای چندمنظوره معمولاً دو ورودی جانبی، فضای انتظار کوتاه، دسترسی به اتاق گریم یا آمادهسازی و مسیر جداگانه تجهیزات ارزش عملیاتی زیادی ایجاد میکند.
عرض در، شعاع گردش، اختلاف تراز و کف مسیر با بزرگترین وسیله واقعی—مانند میز پنل، کیس LED، پیانو یا رک سیار—کنترل شود. مسیر از محل تخلیه تا انبار و صحنه باید پیوسته باشد و پله، پیچ تند یا در کمعرض آن را قطع نکند.
دسترسی افراد دارای محدودیت حرکتی نیز بخشی از سناریوی عادی بهرهبرداری است، نه الحاقی پنهان. در استاندارد ADA 2010، وقتی مسیر گردش، محدوده اجرا و جایگاه تماشاگر را مستقیم متصل میکند، مسیر دسترسپذیر نیز باید این اتصال را فراهم کند و ارتباط با فضاهای جانبی اجرا را در نظر بگیرد. این منبع نمونهای بینالمللی برای منطق طراحی است؛ ابعاد و روش تأیید نهایی باید با مقررات ملی و ضوابط محلی پروژه کنترل شود.
هماهنگی این مسیرها باید پیش از کفسازی و نصب تجهیزات انجام شود. در مراحل ساخت سالن همایش زمان تثبیت بازشوها، زیرسازی، برق و مسیر کابل مشخص میشود؛ در این صفحه، مقصد و نیاز تخصصی سن برای آن هماهنگی تعریف شده است.

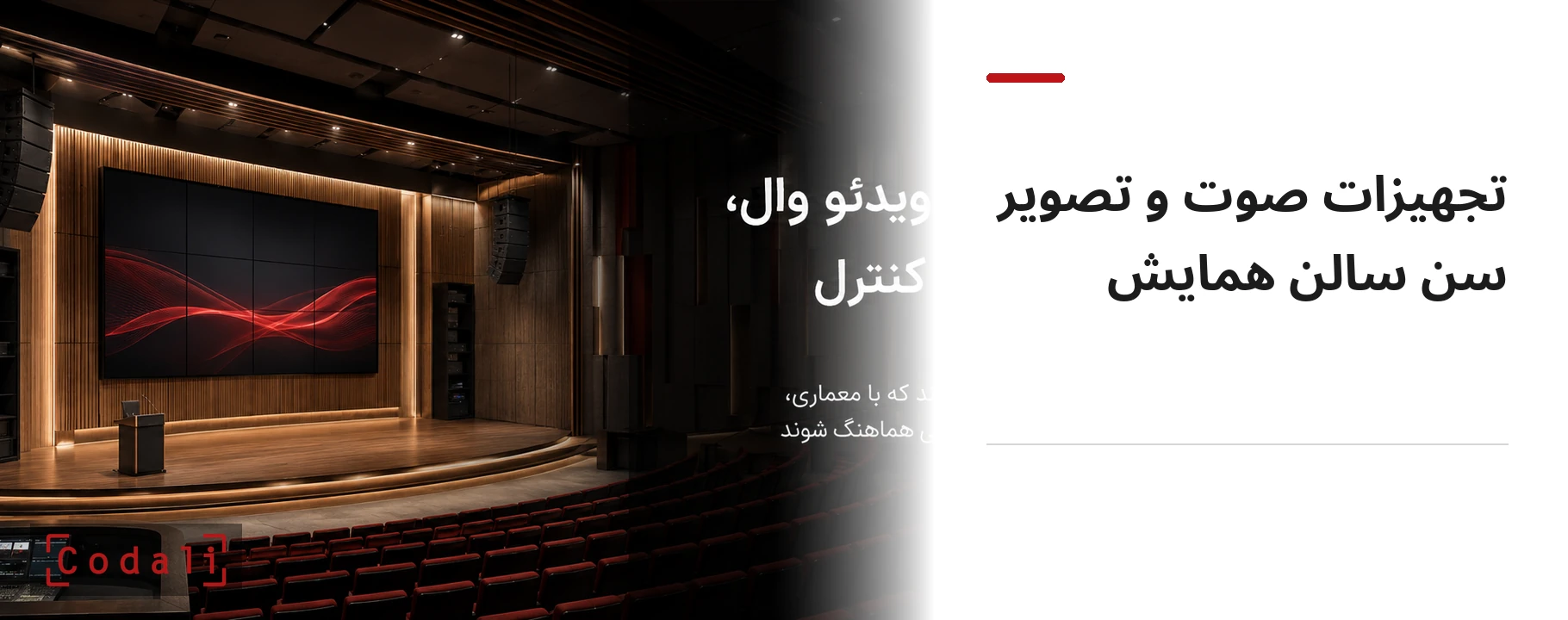

نور، اسپیکر، میکروفن، مانیتور و ویدئو وال
تجهیزات صحنه باید بهصورت یک سیستم طراحی شوند. خرید جداگانه نمایشگر، اسپیکر و نور بدون نقشه هماهنگی معمولاً باعث تداخل فیزیکی، سایه، فیدبک صوتی یا کابلکشی موقت و ناایمن میشود. برای هر سناریو، نقشه تجهیزات باید محل نصب، زاویه عملکرد، برق، دیتا، مسیر سرویس و نقطه کنترل را نشان دهد.
صدا: جای تریبون و میز پنل نسبت به اسپیکرهای اصلی و مانیتورهای صحنه بررسی شود. میکروفن یقهای، دستی یا تریبون سناریوهای متفاوتی دارند. پنل اتصال باید نزدیک باشد تا کابل از مسیر حرکت عبور نکند. در سالن عریض، front-fill میتواند پوشش ردیفهای نزدیک را کامل کند، بهشرط آنکه مانع دید یا حرکت نباشد.
نور: نور چهره با نور نمایشی یکی نیست. زاویه چراغ نباید سایه شدید یا بازتاب روی نمایشگر بسازد و شدت و دمای رنگ آن برای دوربین قابل کنترل باشد. مدارهای کار، تمرین، ارائه و اجرا بهتر است جدا باشند. هر تجهیز بالای سر نیز بار سازهای و دسترسی سرویس میخواهد.
تصویر: ارتفاع و عرض LED یا پرده با خطوط دید و محتوای واقعی کنترل شود. پنهانشدن پایین تصویر ممکن است با تغییر نسبت تصویر، جانمایی میز، ارتفاع سن یا نمایشگر تکرارکننده حل شود. دوربین نیز به قاب تمیز، نور مناسب و پسزمینه بدون الگوی مزاحم نیاز دارد.
مانیتورینگ صحنه: confidence monitor برای اسلاید بعدی، زمان یا تصویر پخش نباید در دید تماشاگر یا مسیر حرکت باشد. تایمر، اینترکام و نقاط شبکه پیش از ساخت کف تعیین شوند.
خروجی این بخش پلان هماهنگی AV و نور بههمراه مقطع است. هر نماد باید کد تجهیز، ارتفاع، زاویه، بار، کابل و مسیر سرویس داشته باشد؛ وگرنه نقشه سند قابل اجرا نیست.
سازه، کف و تحمل بار
سن ممکن است وزن چند نفر، میز و تریبون را تحمل کند یا میزبان پیانو، دکور متحرک، LED، خرپا و تجهیزات معلق باشد. این دو وضعیت از نظر سازه یکی نیستند. بار گسترده، بار متمرکز زیر پایهها، بار دینامیکی حرکت و نیروهای ناشی از توقف تجهیزات متحرک باید توسط مهندس سازه و براساس سناریوی واقعی محاسبه شوند. عدد ظرفیت یک محصول یا پروژه دیگر نباید جای محاسبه پروژه را بگیرد.
کف صحنه بخشی از عملکرد است؛ بازتاب نور، صدای قدم، لغزش، سایش و ظاهر در دوربین اهمیت دارند. درزها نباید زیر پایه متحرک یا مسیر کیسها مزاحمت بسازند. کفخواب، دریچه، سازه ماژولار و کابلرو نیز با سازه، برق و آکوستیک هماهنگ شوند.
تجهیزات معلق به طراحی تخصصی ریگینگ نیاز دارند. محل خرپا، موتور یا سیستم دستی باید با بار مجاز سازه، مسیر حرکت، حد توقف، افزونگی ایمنی و دسترسی سرویس تعریف شود. کاتالوگ یک بالابر فقط ظرفیت همان دستگاه را بیان میکند؛ تأیید نمیکند که سقف، اتصال و کل مسیر بار پروژه مناسباند. هیچ تجهیز بالای سر نباید صرفاً براساس «جا شدن در سقف» انتخاب شود.

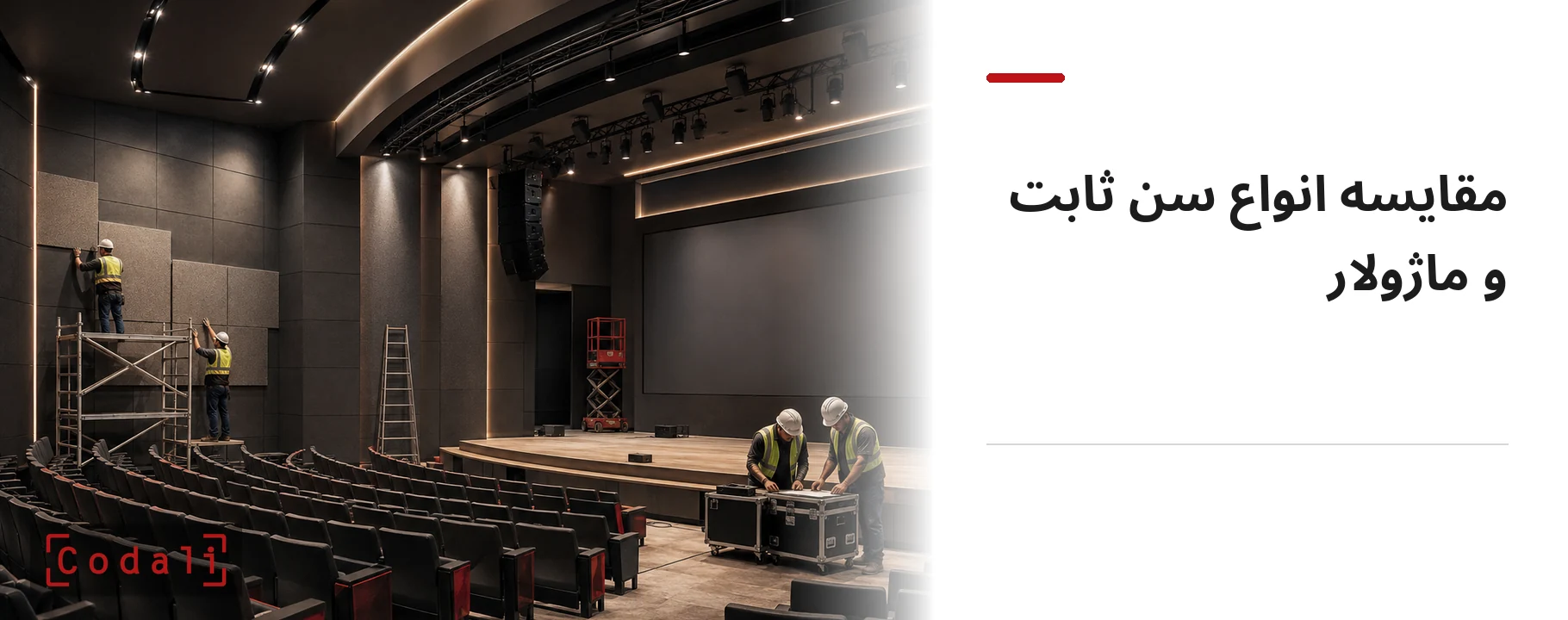

سن ثابت، ماژولار یا قابلتغییر
سن ثابت برای سالن با برنامه پایدار، کیفیت جزئیات خوب و بهرهبرداری ساده مزیت دارد. سن ماژولار امکان تغییر ارتفاع یا جمعآوری را میدهد، اما به انبار، نیروی آموزشدیده، زمان چیدمان و کنترل اتصالات نیاز دارد. سن قابلتغییر پیشرفته میتواند سکشنهای متحرک، لیفت یا صحنه مکانیکی داشته باشد؛ در مقابل، هزینه نگهداری، کنترل ایمنی و وابستگی به اپراتور بیشتر میشود.
| گزینه | مناسب برای | مزیت اصلی | ریسک یا هزینه پنهان |
| ثابت | همایش و سخنرانی با برنامه پایدار | استحکام، جزئیات تمیز، آمادهبهکار بودن | انعطاف کم برای رویداد متفاوت |
| ماژولار | سالن چندمنظوره کوچک و متوسط | تغییر اندازه و ارتفاع | انبار، زمان مونتاژ، صدای اتصال و کنترل تراز |
| مکانیکی/قابلتغییر | مجموعه حرفهای با برنامه متنوع | تغییر سریع و دقیق سناریو | سرمایه، سرویس دورهای، ایمنی و اپراتور متخصص |
تصمیم را با تعداد تغییر چیدمان در ماه، زمان مجاز بین دو رویداد، محل انبار، مهارت تیم بهرهبردار و هزینه چرخه عمر بگیرید. انعطاف روی بروشور زمانی ارزش دارد که مجموعه واقعاً بتواند آن را ایمن و سریع استفاده کند.

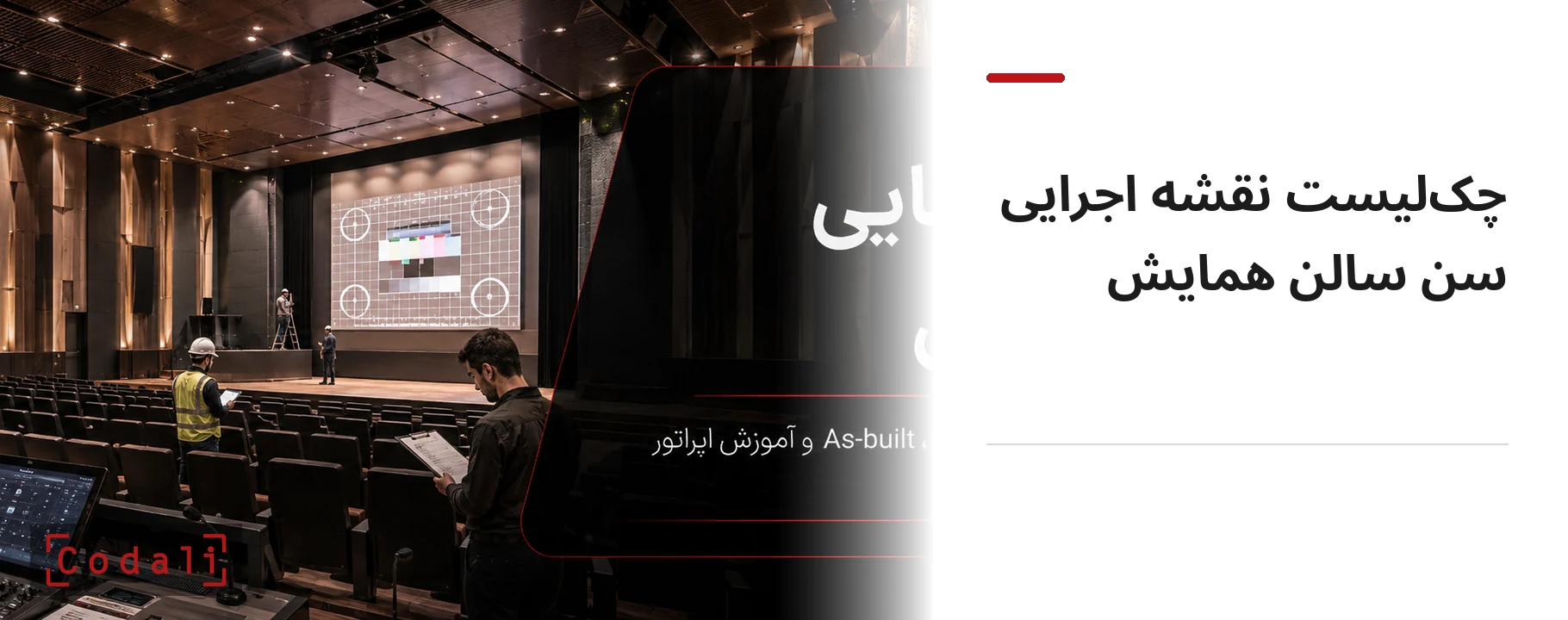

چکلیست تحویل نقشه سن
قبل از تأیید نقشه اجرایی، این خروجیها باید قابل اندازهگیری و قابل تطبیق با یکدیگر باشند:
- برنامه کاربری و پلان چیدمان برای سخنرانی، پنل و سختترین اجرای پیشبینیشده؛
- پلان اندازهگذاریشده سن، بالهای جانبی، پشت صحنه، انبار و مسیر تجهیزات؛
- حداقل دو مقطع طولی و کناری با خط دید به چهره، کف و پایین نمایشگر؛
- تراز نهایی سن، ضخامت لایهها، پله، دستانداز و راه دسترسپذیر؛
- پلان نور با زاویه، ارتفاع، مدار و روش دسترسی برای سرویس؛
- پلان صوت و تصویر با اسپیکر، میکروفن، مانیتور، نمایشگر، دوربین و اتصالات؛
- نقشه برق، شبکه، کفخوابها، کابلروها و ارتباط با اتاق کنترل؛
- نقشه سازه با بارهای طراحی، نقاط متمرکز و تجهیزات معلق؛
- دیتیل لبه سن، قرنیز، کف، درزها، دریچهها و حفاظت از سقوط؛
- شیت هماهنگی بازشوها و مسیر انتقال بزرگترین تجهیز؛
- جدول تجهیزات با کد، مدل مبنا، وزن، توان، ابعاد و فضای سرویس؛
- سناریوی تست و تحویل: دید، خوانایی تصویر، پوشش صدا، نویز، نور دوربین و عملکرد مسیرها.
یک جلسه clash review میان معماری، سازه، برق، مکانیک و AV پیش از اجرا ضروری است. در این جلسه نباید فقط لایههای نقشه روی هم قرار گیرند؛ سناریوی واقعی اجرا باید قدمبهقدم شبیهسازی شود: ورود سخنران، روشنشدن ارائه، حرکت دوربین، تغییر پنل، ورود تجهیز و خروج اضطراری.
پرسشهای متداول
عدد واحدی وجود ندارد. برای سخنرانی، پاکت اولیه حدود ۴ تا ۶ متر عرض و ۲٫۵ تا ۴ متر عمق نقطه شروع مطالعه است. پنل، موسیقی، LED یا ورودی جانبی ابعاد را تغییر میدهد و عدد نهایی با پلان تجهیزات و مقطع دید تأیید میشود.
برای همایش و پنل، پاکت اولیه حدود ۶ تا ۹ متر عرض و ۴ تا ۶ متر عمق قابل بررسی است. تعداد افراد، نمایشگر، دکور، دوربین، موسیقی و پشت صحنه اندازه نهایی را تعیین میکنند.
فاصله باید از مقطع و سناریوی بهرهبرداری به دست آید. ارتفاع سن، زاویه گردن، دید به کف و نمایشگر، پوشش اسپیکر، مسیر عکاس و ایمنی لبه همزمان کنترل میشوند. یک عدد ثابت بدون این ورودیها میتواند ظرفیت ظاهری را بهتر و تجربه واقعی را بدتر کند.
خیر. ۶۰ سانتیمتر فقط یکی از گزینههایی است که میتوان در امکانسنجی آزمایش کرد. شیب سالن، فاصله ردیف اول، نقطه هدف دید، ارتفاع تصویر، دسترسی و سازه تعیین میکنند که این گزینه مناسب است یا نه.
مسیر پیوسته معمولاً بهرهبرداری سادهتری دارد، اما فضای بیشتری میخواهد. بالابر پلتفرمی ممکن است در شرایط مجاز و فضای محدود راهحل باشد، ولی به نگهداری، برق اضطراری، روش نجات و کنترل ضابطه نیاز دارد. تصمیم نهایی باید با مقررات قابل اعمال پروژه گرفته شود.
هیچکدام بهصورت جداگانه. سن، نمایشگر، صدا، نور و خط دید باید همزمان طراحی شوند. ابتدا نیاز محتوایی و فاصلههای دید مشخص میشود، سپس اندازه تصویر و پاکت سن در چند گزینه بررسی و با سازه و بودجه تثبیت میشود.
جمعبندی؛ سن را با مقطع تأیید کنید، نه با حدس
سن موفق از عدد آماده شروع نمیشود؛ از برنامه رویداد، چیدمان تجهیزات، مسیر دسترسی و سه خط دید شکل میگیرد. ابعاد، ارتفاع، نمایشگر، صدا، نور و سازه باید در یک مدل هماهنگ و به نقشه قابل اجرا تبدیل شوند. این روش هزینه اصلاح را کاهش میدهد و سالن را برای استفاده واقعی آماده میکند.
برای ارزیابی، ظرفیت سالن، رویدادهای غالب، افراد روی سن، نوع نمایشگر و پلان موجود را ارسال کنید تا پاکت سن، ارتفاع و مقطع خط دید پیش از اجرا بررسی شود.
